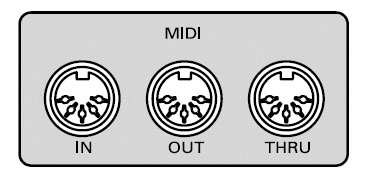

Los tipos de conexiones básicas que tienen los dispositivos MIDI son:

• MIDI IN. Este es el puerto de entrada de la información MIDI, que venga otro dispositivo.
• MIDI OUT. Este es el puerto de salida de la información MIDI, hacia otro dispositivo.
• MIDI THRU. Este puerto simplemente reenvía (repite) la misma información que haya entrado en el puerto MIDI IN.

Para enlazar estos tipos de conexiones, se emplea un cable MIDI con conectores de cinco patillas. En estos cables la información sólo circula en un sentido.

La regla de oro. El puerto de salida (OUT) del instrumento, que queremos que sea emisor (maestro), siempre hay que conectarlo con el puerto de entrada (IN) del instrumento que queremos que sea receptor y viceversa (cuando queramos conectar varios instrumentos en cadena, en los instrumentos intermedios utilizaremos THRU como puerto de salida).

Sin embargo, el ordenador no posee este tipo de conexiones, pero algunas tarjetas de sonido incluyen un puerto MIDI, aprovechando el mismo puerto que le sirve para la conexión del joystick.

Eso sí, el cable deberá tener tanto las conexiones MIDI como la conexión propia del puerto de joystick. A estos cables se les suele denominar Kit MIDI.

En la actualidad todos los instrumentos electrónicos usan los puertos USB e incluso Firewire, con lo que los cables empleados son los propios de este tipo de puertos, aunque eso no significa que hayan desaparecido los puertos MIDI. De hecho se siguen conservando en casi todos los instrumentos. La conexión al ordenador sigue pudiendo hacerse con conexiones MIDI de distintos modos:

• A través del puerto de joystick de la tarjeta de sonido (si lo tiene).
• A través de los puertos MIDI de los módulos externos de algunas tarjetas de sonido o de tarjetas de sonido (o dispositivos audio), que se conectan a su vez a través de un puerto USB o Firewire con el ordenador.
• A través de dispositivos MIDI THRU BOX con conexión USB al ordenador (incluso hay cables que tienen los dos puertos MIDI en un extremo y un conector USB en el otro).
