Líneas de la cuadrícula

Además de las líneas que representan los ejes, tanto principales como secundarios, también podemos trazar otra serie de líneas horizontales y verticales que nos sirvan como referencia para poder interpretar con mayor exactitud la posición que llega a ocupar cada una de las columnas y su relación con las demás.

Para que aparezca la cuadrícula en nuestro gráfico debemos ejecutar el comando Insertar>Cuadrícula y aparecerá el cuadro de diálogo Cuadrículas que vemos en la figura 11.26 en el que podemos indicar que cuadrículas principales y qué cuadrículas secundarias queremos mostrar.

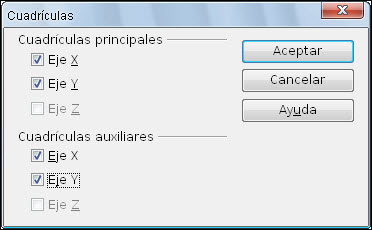

Cuadro de diálogo Cuadrículas
Figura 11.26. Cuadro de diálogo Cuadrícula

En la barra de herrmientas Formato contamos con el botón Mostrar/ocultar cuadrícula horizontal , para mostrar u ocultar las líneas horizontales de la cuadrícula, se refiere sólo a la cuadrícula horizontal principal.

Para editar las líneas de la cuadrícula ejecutamos el comando Formato>Cuadrícula y en el submenú que aparece seleccionamos que líneas queremos editar. Aparecerá así el cuadro de diálogo Cuadrículas con una sólo pestaña para modificar los atributos de líneas de la cuadrícula seleccionada. En la figura 11.27 podemos ver nuestro gráfico con las líneas de la cuadrícula tanto principales como auxiliares en ambos ejes.

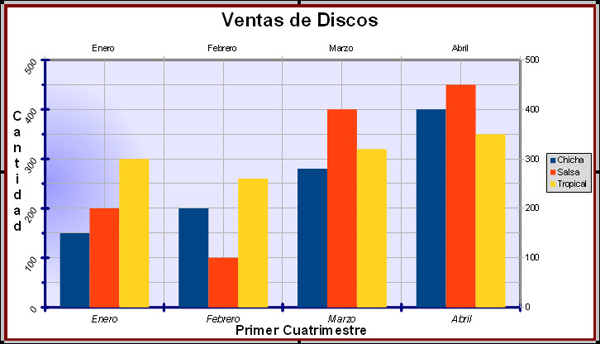

Gráfico con líneas de la cuadrícula pricipales y auxiliares
Figura 11.27. Gráfico con líneas de la cuadrícula princiaples y auxililares

Icono IDevice

Pre-conocimiento

Para seleccionar los elementos de un gráfico, además de utilizar el ratón, el menú Formato y el menú contextual, también podemos desplegar el cuadro de lista Seleccionar elementos gráficos que aparece el primero de la barra de herramientas formato y seleccionar en él el elemento correspondiente. En la figura 11.28 vemos este cuadro de lista desplegado.

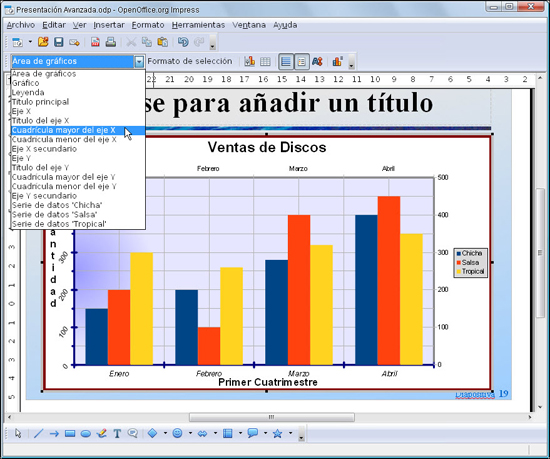

Cuadro de lista Seleccionar elementos gráficos
Figura 11.28. Cuadro de lista Seleccionar elementos gráficos
