Posición

Como su propio nombre indica, esta pestaña, en sus correspondientes secciones, nos permite establecer la posición de algunos de los elementos de los ejes. En la figura 11.22 podemos ver su contenido:

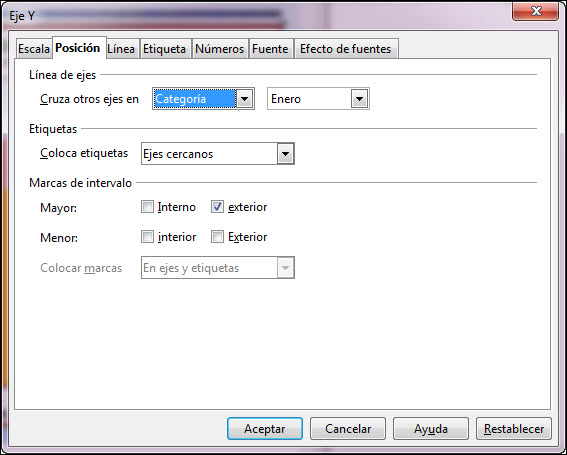

Cuadro de diálogo Eje Y - Posición
Figura 11.22. Cuadro de diálogo Eje Y - Posición

  • Línea de ejes: esta sección, con la opción Cruza otros ejes en nos permite indicar la posición en la que el eje seleccionado se cruzará con el otro eje. Así, en la figura, al estar seleccionado del eje Y nos permite seleccionar la posición del eje X por la que cruzará la línea del eje Y. Podemos, en este caso, seleccionar Inicio, Fin o Categoría. Si seleccionamos la última opción el cuadro de lista de la derecha nos dará los nombre de todas las categorías que contiene en el eje X, en nuestro caso los meses de enero a abril. Si seleccioanmos el eje X antes de abrir el cuadro de diálogo, en esta casilla aparecerán las opciones Inicio, Fin y Valor y en este último caso el cuadro de la derecha nos permitirá indicar el valor por el que cruzará el eje Y.
  • Etiquetas: dentro de esta sección sólo aparece el cuadro de lista Colocar etiquetas que contiene cuatro opciones para colocar las etiquestas de los ejes con respecto a la línea del eje: Ejes cercanos, Ejes cercanos (otro lado), Comenzar fuera y Finalizar fuera.
  • Marcas de intervalo: en esta sección encontramos las opciones para colocar las marcas de los intervalos del eje, tanto las principales como las secundarias.
    • Mayor: permite elegir entre colocar las marcas principales de división del eje por la parte Interior (las marcas de división aparecen de la línea del eje hacie dentro del gráfico), por la parte Exterior (las marcas aparecen de la línea del eje hacia fuera del gráfico) o por ambas partes a la vez.
    • Menor: estas marcas son de menor tamaño y suelen utilizarse como subdivisiones de los intervalos principales. También podemos colocarlas en el interior, en el exterior o en ambos lados a la vez
  • Colocar marcas: nos permite indicar dónde se colocarán las marcas, En ejes, En etiquetas o En ejes y etiquetas. Esta opción sólo se encuentra activa cuando seleciconamos Comenzar fuera o Finalizar fuera en el cuadro de lista Colocar etiquetas.
Icono IDevice

Actividad 11.4.


Continuamos modificando nuestro gráfico con los cambios que se indican a continuación para que tenga un aspecto parecido al de la figura 11.23:
  • Colocamos la leyenda con tamaño de texto 12.
  • Ponemos ambos ejes con línea de color azul y grosor 0,10cm.
  • También para ambos ejes elegimos tipo de fuente Arial cursiva y tamaño 11.
  • En el eje Y colocamos los rótulos con una inclinación de 60º, marcas principales interiores y exteriores y marcas secundarias sólo exteriores. Establecemos el intervalo principal en 100 y las divisiones de cada intervalo en 2 (Cuenta de intervalo menor).

  • Eje X con marcas principales interiores y exteriores.

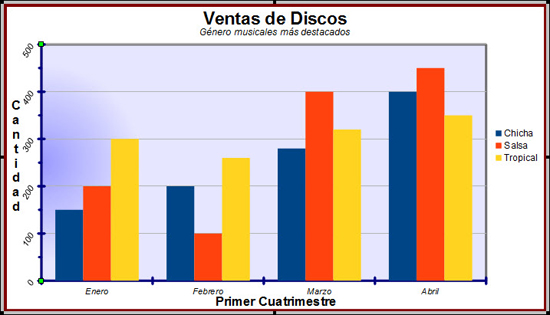

Modificaciones en los ejes
Figura 11.23. Modificaciones en los ejes
