Grupo de herramientas Conector
El grupo de herramientas Conector
nos muestra un total de doce herramientas, aunque en realidad son cuatro tipos de líneas de conexión cada una de ellas con tres estilos diferentes (conector normal, conector con flecha y conector con flechas) como podemos ver en la figura 13.13.
Figura 13.13. Barra de herramientas Conector
Las líneas conectoras que podemos trazar nos permiten unir unos objetos con otros. Para trazar estas líneas:
-
Primero dibujamos los objetos que vamos a enlazar con este tipo de conexiones.
-
Seleccionamos el tipo de conector que nos interese.
-
Aproximamos el puntero a uno de los objetos y veremos que sobre el objeto aparecen cuatro puntos de conexión. Hacemos clic sobre el punto de conexión que mejor nos venga.
-
Desplazamos el puntero hasta el otro objeto con el que vamos a enlazar y al acercarnos mostrará sus cuatro puntos de conexión. Hacemos clic sobre el punto que nos interese y queda fijada la línea de conexión que mostrará sus correspondientes puntos de control y los conectores de color rojo como aparecen en la figura 8.13.

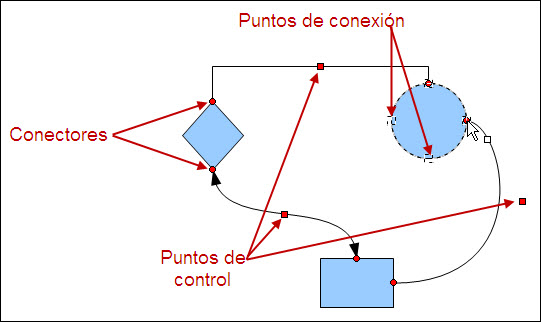

Figura 13.14. Elementos de los conectores
- Los puntos de control de la línea de conexión podemos utilizarlos para cambiar la posición del segmento central de la línea, sin que por ello se muevan los puntos conectores.
- Los puntos conectores los usaremos para cambiar el punto de conexión con el objeto, para lo cual basta con hacer clic sobre un conector y arrastrarlo hasta la nueva posición.
Si se nos ocurre mover cualquier objeto que está enlazado con una o más líneas de conexión comprobaremos que las líneas de conexión se mueven con él y se adaptan a la nueva posición en la que dejemos el objeto.
En la animación 13.4 podemos ver el trazado de algunas líneas conectoras entre objetos.
