En la barra de herramientas Dibujo sólo aparece la herramienta Rectángulo, el grupo de herramientas Rectángulo no está visible por lo que para mostrarlo debemos ejecutar el comando Ver>Barras de herramientas, y en el submenú que aparece seleccionamos Rectángulo. En la figura 13.1 podemos ver esta barra de herramientas.

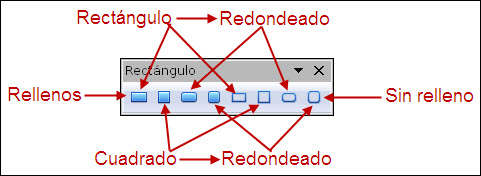

Figura 13.1. Barra de herramientas Rectángulo

Para utilizar cualquiera de estas herramientas sólo tenemos que seleccionarla y trazar con ella del mismo modo que con la herramienta Rectángulo. Una vez dibujadas, muestran los puntos de control (en color verde) con los que podemos modificar su tamaño.

Si hacemos clic sobre la herramienta Puntos , o pulsamos la tecla F8 para activar esta herrameinta veremos que los puntos de control cambian de color siendo ahora azules y además aparece un nuevo punto de control especial, de mayor tamaño como se puede ver en la figura 13.2, se trata del control del redondeo de las esquinas.

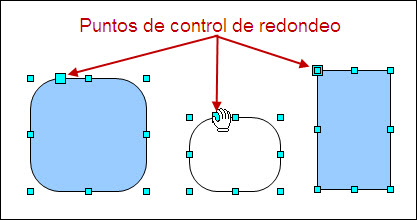

Figrua 13.2. Punto de control para el redondeado

Si colocamos el puntero del ratón sobre él veremos que se transforma en una mano con la que podemos arrastrar para aumentar o disminuir el redondeo aplicado a las esquinas. Si la figura que hemos trazado no es de esquinas redondeadas veremos que el punto de control de redondeo se coloca sobre el punto de control de la esquina superior izquierda. Colocando el puntero sobre él podemos redondear las esquinas.
