Dibujando los polígonos

1. Crea una imagen nueva utilizando la opción Plantilla y elige A4 (300 dpi) con disposición vertical. GIMP te avisa de que estás creando una imagen con un tamaño elevado: en caso de que tu ordenador no sea muy potente puedes bajar el número de dpi, aunque si el destino de la imagen es para impresión, no bajes de 150 dpi. Modifica las unidades de medida, elige píxeles. Divide de forma vertical la imagen en dos partes para colocar las dos clasificaciones: "Triángulos según sus lados" y "Triángulos según sus ángulos". Traza una línea guía horizontal en el píxel 1754. Crea dos guías más donde irán colocados los triángulos, que serán horizontales y en los píxeles 1300 y 3000.




2. Comienza a dibujar los triángulos clasificados según sus lados: "Equilátero"; "Isósceles" y "Escaleno". Coloca dos guías verticales que te servirán de ayuda en la construcción del triángulo equilátero: pon las guías verticales en los píxeles 300 y 700 para que el triángulo tenga un lado de 400 píxeles.








   Utiliza la herramienta Zoom para acercarte y ver dónde puedes colocar otra guía que te permita realizar un triángulo equilátero. Dos vértices del triángulo van a ir situados en la guía que está en el píxel 1300 a una distancia de 400 píxeles; si colocas una tercera guía en el centro de las separadas 400 píxeles sabrás que ahí estará situado el tercer vértice.

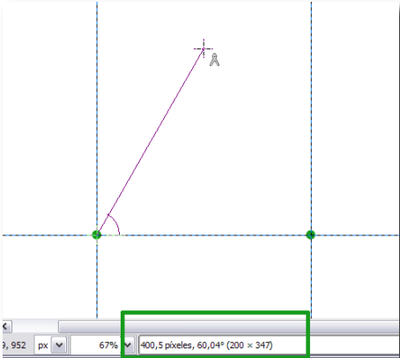

3. Existe una herramienta en Gimp que nos permite medir distancias y que funciona de la siguiente forma: haz clic en un lugar determinado y arrastra hasta el punto donde quieras medir. Haz clic en uno de los vértices inferiores y lleva el ratón hasta la guía central: suelta el botón del ratón cuando veas en la barra de estado de la Ventana imagen los datos correctos: 400 píxeles de distancia y 60º de amplitud. En ese punto irá el tercer vértice de nuestro triángulo, exactamente en el píxel 954 horizontal. Crea una línea guía horizontal que pase por ese punto.







4. Selecciona la herramienta Rutas en la Caja de herramientas de GIMP y haz clic en cada uno de los vértices del triángulo. Para cerrar la ruta ya sabes que debes hacer clic en el primer punto de anclaje en modo Edición. No te olvides marcar la opción Poligonal. Una vez creada la ruta cambia su nombre a "Equilátero". Crea una capa nueva de imagen con el nombre "Equilátero" y traza la ruta en esa capa con color negro y 10 píxeles de ancho. Transforma la ruta en una selección y rellena la selección con color rojo. Ya tienes el triángulo equilátero.

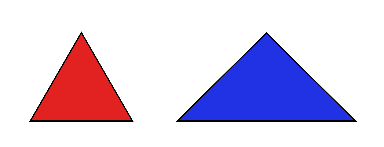

5. Construye ahora el triángulo isósceles. Crea una capa nueva con el nombre "Isósceles" y añade líneas guías que te ayuden en su creación: una línea guía vertical (1240 píxeles) en el centro de tu imagen para colocar el triángulo en esa posición y que te servirá para colocar el vértice superior. La guía situada en el vértice superior del triángulo equilátero te sirve para colocar el vértice superior del isósceles. La base del isósceles medirá 700 con lo que debes colocar dos líneas guías verticales en los píxeles 890 y 1590.

   Selecciona la herramienta Rutas y crea una nueva ruta con el nombre "Isósceles". Traza la ruta con las mismas características que el triángulo equilátero y rellena la selección creada con color azul.

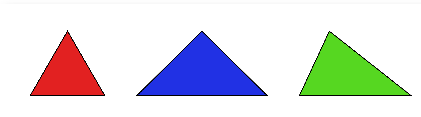

6. De la misma forma construirás el triángulo escaleno cuyos vértices inferiores estarán situados en los píxeles 1780 y 2380 con una base de 600 píxeles. Crea una nueva capa llamada "Escaleno", dibuja la ruta, traza y rellena con color verde. Guarda el trabajo como "triangulos.xcf" . Puedes combinar las tres capas de los triángulos para trabajar más cómodamente con GIMP y no tener problemas con los recursos de tu ordenador. Guarda ahora con el nombre "triangulos_s_c.xcf".

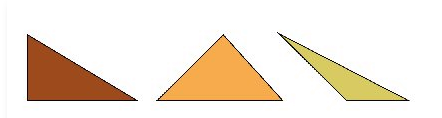

7. En la mitad inferior de la imagen construye, utilizando el mismo método, la clasificación de los triángulos atendiendo a sus ángulos: de izquierda a derecha rectángulo, acutángulo y obtusángulo. Para obtener:






8. Guarda el trabajo como "triangulos.xcf"

Títulos con rutas

Una vez construidos los triángulos vas a colocar los textos que acompañan a la lámina. Coloca dos títulos ayudándote de las rutas y los nombres de los tipos de triángulos los pondrás utilizando solamente la herramienta texto.

1. Borra todas las guías que tienes en la imagen accediendo al Menú Imagen --> Guías --> Quitar todas las guías. Coloca dos guías horizontales para los textos de cada triángulo. Para los triángulos según sus lados pon una guía horizontal en el píxel 1450 y en el otro grupo de triángulos la guía irá en el píxel 3150.

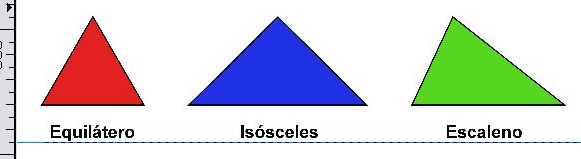

2. Selecciona la herramienta Texto y escribe los nombres de los triángulos ayudándote de las guías para alinearlos correctamente. Recomendamos utilizar la fuente Arial Bold con 70 puntos y en color negro.







3. Crea una capa nueva llamada "títulos" para situar los textos: "Clasificación de los triángulos según sus lados" y "Clasificación de los triángulos según sus ángulos". Vas a crear estos textos ayudándote de la herramienta de texto y aplicando rutas sobre una selección de estos textos.

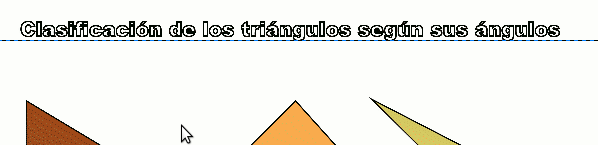

4. Coloca unas líneas guías horizontales en los píxeles 750 y 2400. Coge la herramienta de Texto y con el tipo de letra Arial Black, 80 puntos escribe "Clasificación de los triángulos según sus lados"; sobre la capa de texto creada aplica la opción Alfa a selección. Accede a la pestaña Rutas de la ventana correspondiente y haz clic en el botón Selección a ruta. Ahora tienes una ruta con la forma del texto. Puedes borrar la capa de texto recién creada y, teniendo seleccionada la capa "títulos", hacer un trazado de la ruta con las propiedades siguientes: color negro y trazado de 6 píxeles.

5. Repite el proceso para el otro texto.

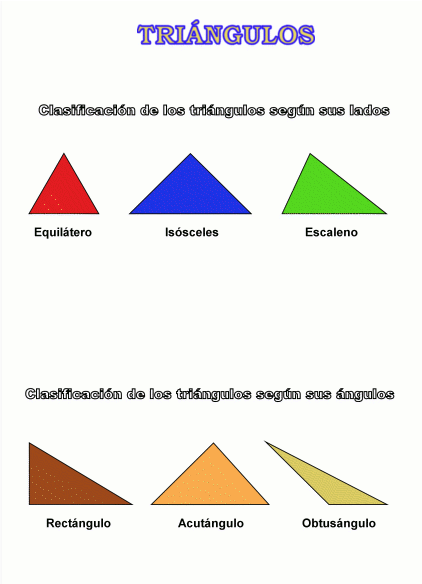

6. Finalizaremos la lámina creando el título de nuestro trabajo "TRIÁNGULOS". Crea una capa nueva llamada "Título principal". Escribe con la herramienta Texto "TRIÁNGULOS" con el tipo de letra Bookman Old Style Semi-Bold o similar y un tamaño de 150 píxeles con un color amarillento. Coloca el texto centrado en la parte superior y crea una ruta como en los anteriores títulos, traza esa ruta con un pincel cuyas caracetrísticas pueden ser: color azul y brocha Circle Fuzzy 19.






7. Guarda el trabajo como "lámina triángulos.xcf".
