Pestaña Línea
En esta primera pestaña del cuadro de diálogo Línea, que vemos en la figura 15.24, contamos con tres secciones. La primera de ellas, Propiedades de las líneas, nos ofrece las mismas opciones que la barra de herramientas Líneas y rellenos. La última opción de esta sección, Transparencia, no aparece en la barra y podemos utilizarla para aplicar el porcentaje de transparencia que deseemos a la línea.

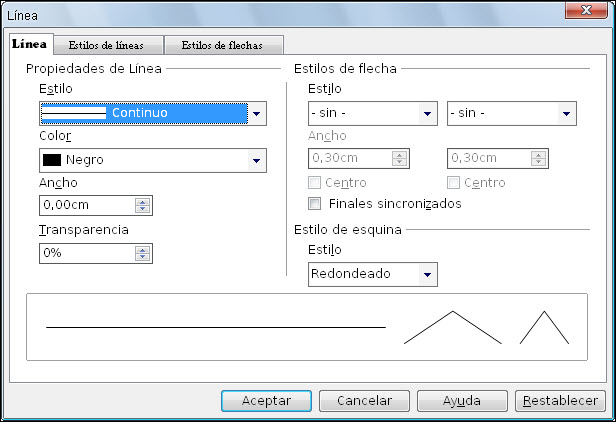

Figura 15.24. Cuadro de diálogo Línea - Línea
La segunda sección, Estilos de flecha, nos ofrece varias opciones nuevas que desarrollaremos a continuación:
- Estilo: con estos dos cuadros de lista, al igual que en la barra de herramientas, podemos elegir cómo será el comienzo y el final de la línea.
- Ancho: estas dos opciones nos sirven para establecer el ancho de la terminación de la línea al comienzo y al final. De este modo podemos hacer que las puntas de flecha sean más o menos gruesas según nos interese para nuestro diseño.
- Centro: esta opción coloca la terminación de la línea justo al final de la misma cuando está activada, haciendo la línea más larga. Si dejamos la opción desactivada la terminación se colocará sobre la línea haciendo que ésta tenga la misma longitud con terminal o sin él.
- Finales sincronizados: marcando esta casilla indicamos que deben utilizarse los mismos atributos al comienzo y al final de la línea, de tal forma que sólo será necesario realizar cambios en uno de ellos puesto que el otro se ajustará automáticamente.
La tercera sección, Estilo de esquina muestra una única opción, Estilo, cuyo cuadro de lista ofrece cuatro formas diferentes para los vértices de las líneas. En la figura 15.25 vemos una imagen con los cuatro estilos de ángulo: Ninguno (deja las líneas cortadas en las esquinas), Redondeado (redondea las esquinas), Doblado (deja las esquinas formando aristas, pero si la arista es muy puntiaguda la corta) y Biselado (este estilo lo que hace es biselar las esquinas).

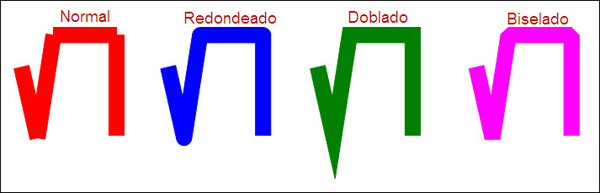

Figura 15.25. Estilos de ángulos de las líneas
